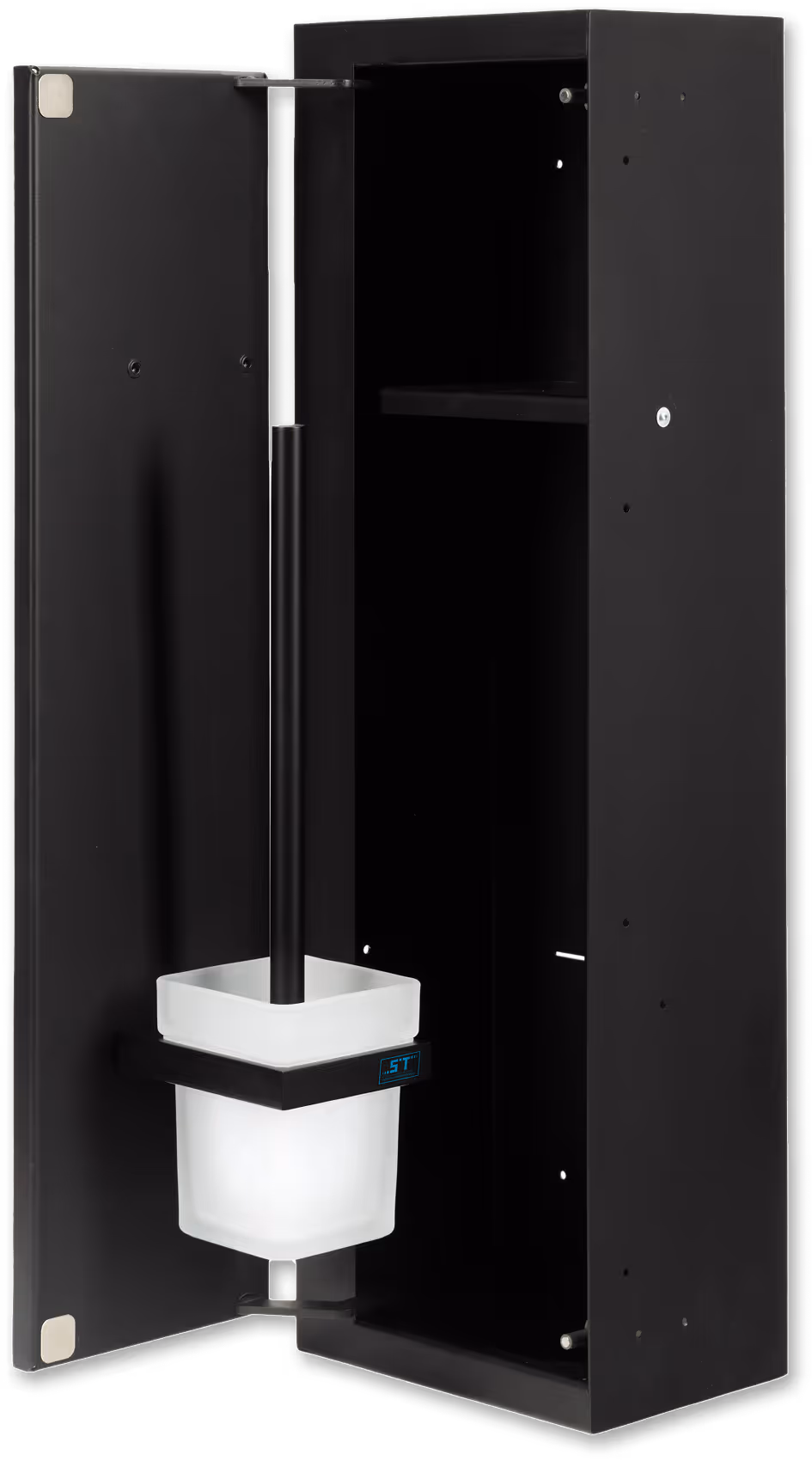

Модуль прихованого монтажу

Модель “Естет 01 ”
100% невидимка (шов 1 мм.)
автоматичне відкриття 1 натиском
універсальність-легкість монтажу
антикорозійне порошкове покриття
надійна металева конструкція
високоякісні комплектуючі
9700 грн.
  1. йоржик з бачком
  2. дверцята
  3. вологостійкий гіпсокартон 12.5 мм.
  4. плитка+клей (max. 12 мм.)
  5. приховані петлі на підшипниках
  6. короб 200х650х140 мм.
  7. профіль ud 27
  8. демпфер
  9. полиця
Як вибрати
Як встановити
Таблиця розмірів
“Естет 02 ”
модуль прихованого монтажу для зберігання туалетних аксесуарів (без йоржика)
“Естет 03 ”
аналог Естет 01 виготовлений  з нержавіючої сталі
“Естет 04 ”
модель поєднання Естет 01 та Естет 02
“Естет 05 ”
бак прихованого монтажу для сміття
Як вибрати:

Модуль прихованого монтажу моделі "Естет" використовується в приміщенні для доступу та приховування туалетних аксесуарів.

Як вибрати розмір модуля?:
  1. Визначитися з об'ємом туалетних аксесуарів для приховування.
  2. Виміряти розмір плитки яка клеїться на стіну
  3. Порівняти розмір плитки та об'єм аксесуарів з розмірами моделей
Примітка:

Моделі Естет розробленні для поєднання в "фальш-стіні" з інсталяцією! Також можуть монтуватися і в інших умовах.

Естет 02

модуль прихованого монтажу для зберігання туалетних аксесуарів (без йоржика)

Естет 03

аналог Естет 01 виготовлений з нержавіючої сталі

Естет 04

модель поєднання Естет 01 та Естет 02

Естет 05

бак прихованого монтажу для сміття

1
Призначення і місце застосування

Модуль прихованого монтажу призначений для експлуатації в санвузлі з метою приховування туалетних аксесуарів та забезпечення доступу до них. Виріб облицьовується керамічною плиткою.

2
Технічні характеристики

• Корпус виробу виготовлений зі сталі на високоточному обладнанні та покритий порошковою фарбою, що забезпечує високу стійкість до корозії.
• Дверцята обладнані вологостійким гіпсокартоном для подальшого облицювання плиткою.
• Механізм відкривання — пневматичні демпфери та підшипники на завісах — дозволяють відкривати дверцята легким натиском.
•︎ У комплект входить зйомна полиця та туалетний йоржик із бачком, які кріпляться до внутрішньої частини дверцят.

3
Технологія монтажу
Примітка*

Сторона відкривання змінюється шляхом перевертання модуля і перестановки полиці та йоржика.

3.1. Заздалегідь сплануйте встановлення модуля з урахуванням розкладки плитки, розміщення унітазу або інсталяції.

3.2. Підготуйте монтажний отвір у стіні розмірами: ширина — 200 мм., висота — 650 мм., глибина — 140 мм. Для ГКЛ встановіть металевий профіль відповідної конструкції.

3.3. Закріпіть короб у рівень зі стіною за допомогою саморізів або дюбелів через монтажні отвори по периметру виробу.

3.4. Проведіть ґрунтування як стін, так і дверцят модуля. Нанесіть плиточний клей (для металевої частини короба — використовуйте клей-герметик).

Примітка*

Регулювання відкриття дверцят здійснюється викручуванням/закручуванням штоку демпфера.

3.5. Наклейте плитку на стіну та дверцята модуля, дотримуючись загальної розкладки. По стороні завісів дверцят - плитку зарізають під кутом 45°, щоб забезпечити мінімальний шов.

Таблиця розмірів та параметрів люків моделі "Естет"
Модель
Розмір короба
(ШхДхГ мм.)
Розмір дверки
(ШхД мм.)
Естет 01

200x650х140

148x599

Естет 02

200x650х140

148x599

Естет 03

200x650х140

148x599

Естет 04

392x650х140

148x599

Естет 05

307x336х140

300x290
