Люк прихованого монтажу

Модель “Стандарт 01 ”
автоматичне відкриття/натискні замки
посилена рама
алюмінієва конструкція+фарбування
ущільнювач дверцят
зйомні дверцята
100% невидимка (шов 1 мм.)
Розмір та ціна
Замовити

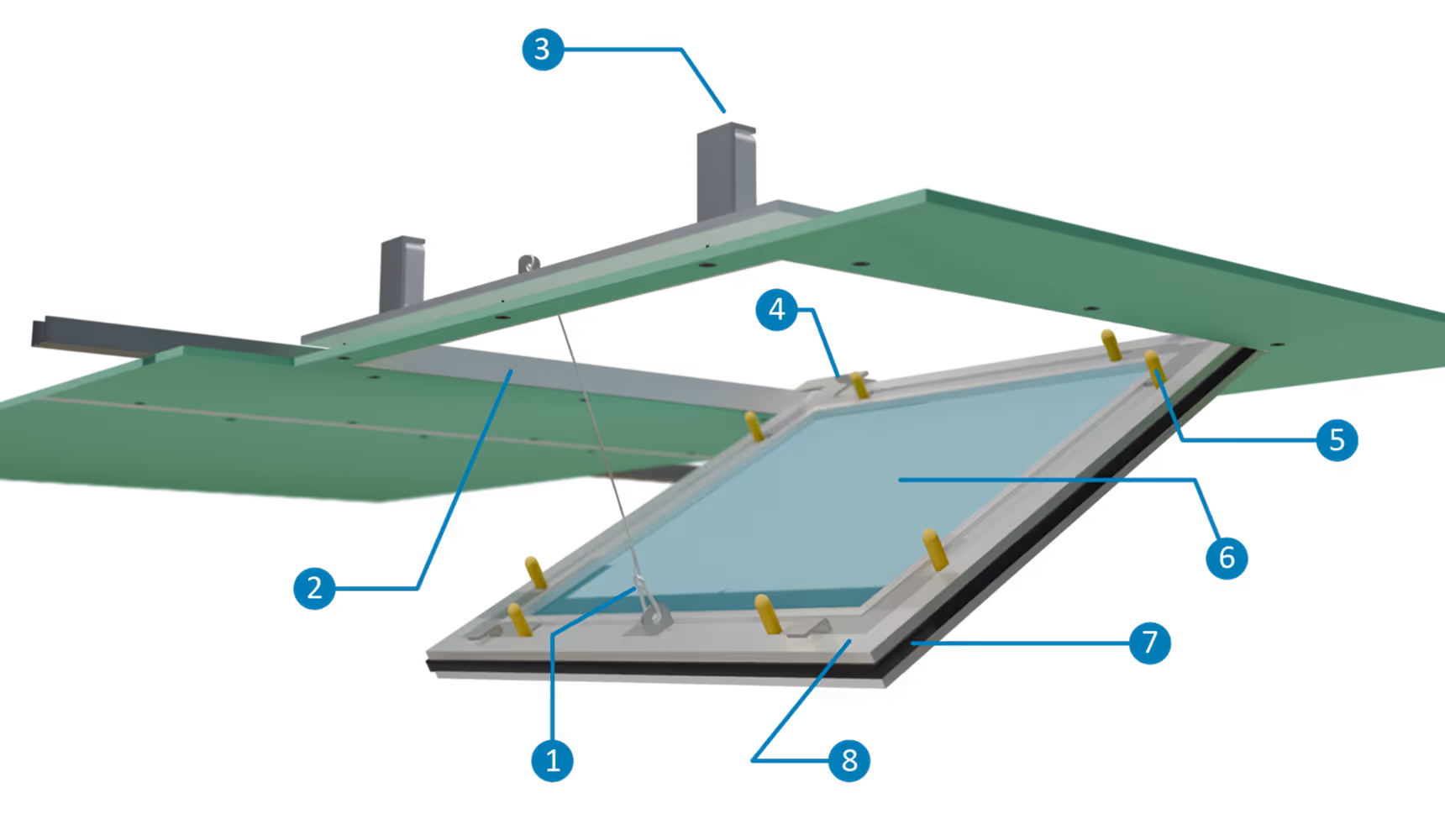

  1. карабін на тросі
  2. алюмінієва рама
  3. натискний замок
  4. фіксатори дверки
  5. заглушки саморізів
  6. ГКЛВ
  7. ущільнювач
  8. алюмінієва дверка
Як вибрати
Як встановити
Таблиця розмірів
“Стандарт 02 ”
люк в стелю для великих отворів
Як вибрати розмір люка в стелю?:
  1. Виміряти необхідний розмір отвору для ревізії в стелі.
  2. Порівняти потрібний розмір отвору з стандартними розмірами люків.
Примітка:

Розмір люка це посадочний розмір рами, габаритний розмір рами - більший, дверка менша за посадочний розмір (див.таблицю)

Увага!

Якщо Вам потрібно люк великих розмірів або індивідуальне рішення  - зверніться до менеджера за консультацією.

+38 (097) 107 11 07
Інструкція зі встановлення:
1
Призначення і місце застосування

Виріб призначається для встановлення в стелю для прихованого доступу до технічної комунікації.

2
Технічні характеристики

• Виріб виготовляється з алюмінію для підвищення захисту від корозії
• Комплектується вологостійким гіпсокартоном та натискними замками
• Модель зі зйомною дверкою

3
Технологія монтажу

3.1. Заздалегідь визначити розміщення та розмір ревізії.

3.2. В гіпсокартоні вирізати отвір відповідного розміру люка

3.3. Зняти дверку з люка і встановити раму в отвір - зверху на ГКЛ.

3.4. Саморізами по металу  - прикрутити по периметру раму люка знизу через гіпсокартон!

Увага*

Уникайте потрапляння шпаклівки в шов між рамою та дверцятами люка

3.5. Встановити в раму - дверцята

3.6. Проґрунтувати та пошпаклювати стелю та дверцята люка

Таблиця розмірів та параметрів стандартних люків в стелю
Розмір люка
(ШхД мм.)
Розмір отвору
(ШхД мм.)
Розмір дверки
(ШхД мм.)
Розмір дверки
(ШхД мм.)

150x150

146x146

142х142

195х195х15

200х200

196х196

192х192

245х245х15

300х300

296х296

292х292

345х345х15

400х400

396х396

392х392

445х445х15

500х500

496х496

492х492

545х545х15

600х600

596х596

592х592

645х645х15

Вартість люків моделі “Стандарт 01 ”
Розмір люка
(ШхВ мм.)
Ціна (грн)

150х150

990

200х200

1150

300х300

1300

400х400

1500

500х500

1650

600х600

2000

Партнерські знижки - за запитом
