Люк прихованого монтажу моделі "Ревізор" використовується в приміщенні для доступу до ревізії та облицьовується керамічною плиткою.
Розмір люка - це розмір його зовнішньої рами (див. таблицю). Розмір плитки (плиток) повинен відповідати розміру люка +- 50мм.
Якщо у Вас отвір ширший за 600мм., та вищий за 1200мм., або вам потрібне індивідуальне рішення - зверніться до менеджера за консультацією.
Ревізійний сантехнічний прихований люк призначений для експлуатації у середині приміщень, з метою забезпечення можливості доступу до технічних комунікацій в житлових і промислових будівлях.

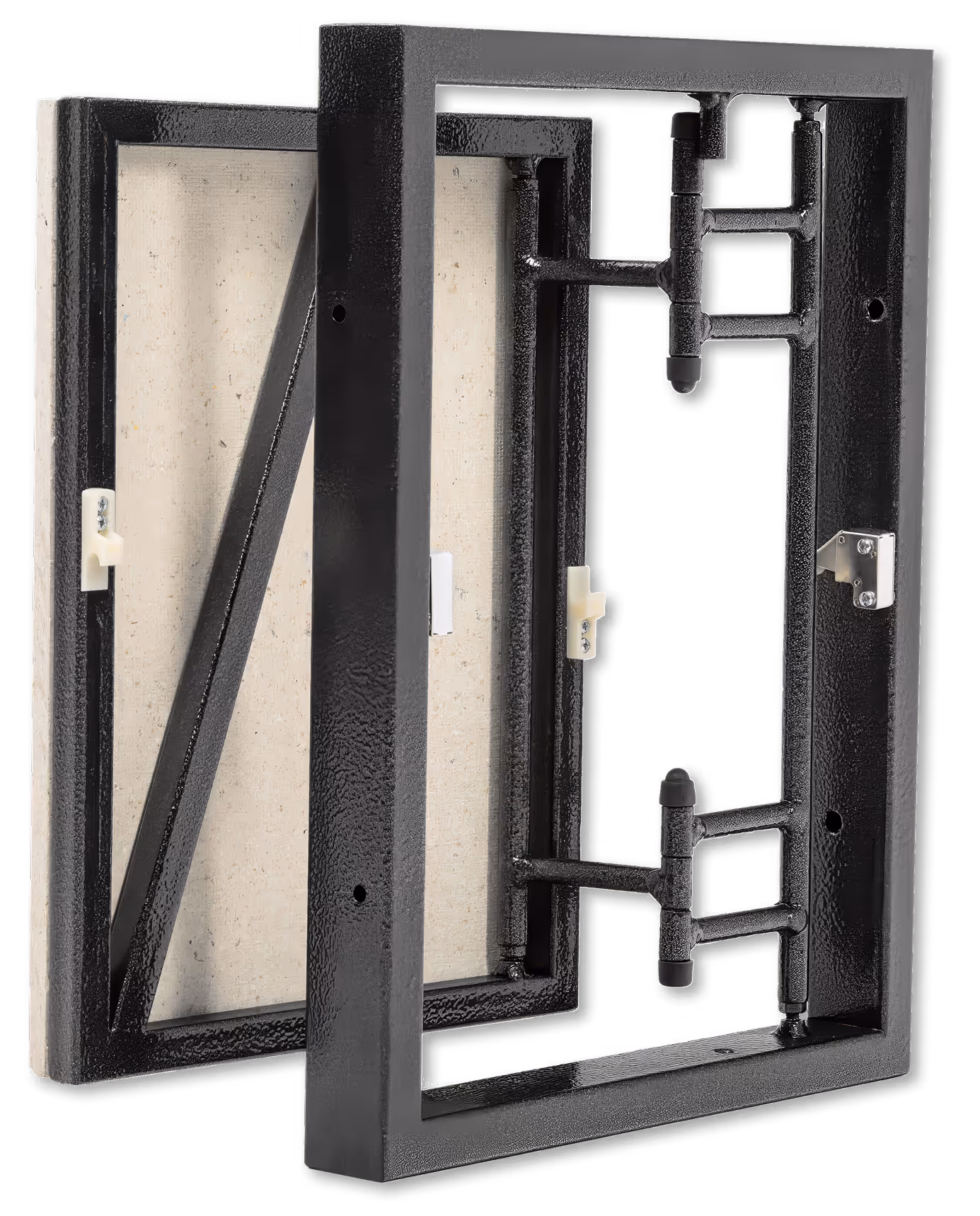

Виріб виготовляється з міцної конструкційної сталі високої якості. Зварні шви виконані за міжнародним стандартом. Виріб покривається порошковою фарбою, що забезпечує високу антикорозійну стійкість. На дверцята люка прикріплена ГВЛВ плита. Виріб комплектується високоякісною фурнітурою та метизами.
3.1. Монтаж люка в стіни з цегли, бетону, пінобетону. Встановити ревізійний люк в підготовлений отвір так, щоб плита дверцят збігалася з площиною стіни. Закріпити люк в стіні через отвори в бічній поверхні рами за допомогою саморізів або дюбелів. Обробити щілину між люком і отвором монтажною піною.
3.3. Облицювати кахельною плиткою поверхні стіни і дверки люка. Увага! Наклеєна на люк плитка повинна виступати за габарити дверної панелі від 5 до 60 мм. Для уникнення мимовільного відкривання дверцят (натискні люки) при облицюванні плиткою, рекомендується розклинити дверцята і раму на момент робіт.
Регулювання завіс виконується з допомогою гайкового ключа 10/13, методом оберту ковпачкової гайки або гвинта (залежно від моделі) і підняття або опускання дверки люка! Після регулювання - затягнути гайки, враховуючи вільне обертання завісів.
3.4. Після повного висихання клею для плитки, видалити зі швів хрестики і залишки клею, акуратно відкрити дверцята. Затерти шви між плиткою (шов по периметру дверки люка заробити силіконом, після висихання прорізати лезом під кутом 45*).
Для гарної якості склеювання потрібно прогрунтувати плиту дверцят люка. Рекомендуємо використовувати якісний монтажний клей типу «рідкі цвяхи» або звичайний клей для плитки.
3.2. Монтаж ревізійного люка в перегородки з листових матеріалів (гіпсокартон, гіпсоволокно, і т.п.) Змонтувати каркас з профілю з урахуванням розташування сантехнічної арматури (та ін. комунікацій). Встановити ревізійний люк в підготовлений отвір, плита дверцят люка повинна збігатися з площиною плити на стіні. Закріпіть до несучого каркаса саморізами через отвори в бічній поверхні рами.
200x300
152x245
9
2.1
200x400
152x345
11
2.3
200x500
152x445
12
2.7
300x200
252x145
9
2.1
300x300
252x245
13
2.5
300x400
252x345
14
3.2
300x500
252x345
16
3.9
300x600
252x545
18
4.6
400x300
352x245
14
3.2
400x400
352x345
16
3.6
400x500
352x445
18
4.3
400x600
352x545
20
5.0
400x900
352x845
27
10.0
500x300
452x245
16
3.9
500x400
452x345
18
4.3
500x500
452x445
20
6.5
500x600
452x545
23
7.7
500x800
452x745
27
10.0
600x300
552x245
18
4.6
600x400
552x345
20
5.0
600x500
552x445
24
8.8
600x600
552x545
30
12.7
600x1200
552x1145
42
20
200х300
2380
200х400
2530
250х300
2450
300х200
2380
300х300
2500
300х400
2650
300х500
2770
300х600
2870
400х200
2530
400х300
2650
400х400
2730
400х500
2900
400х600
3170
500х300
2770
500х400
2900
500х500
3230
Розмір люка
(ШхВ мм.)
Ціна (грн)
500х600
3320
600х300
2970
600х400
3170
600х500
3450
600х600
3530
600х900
5280
600х1000
5520
600х1200
6000
