Люк прихованого монтажу

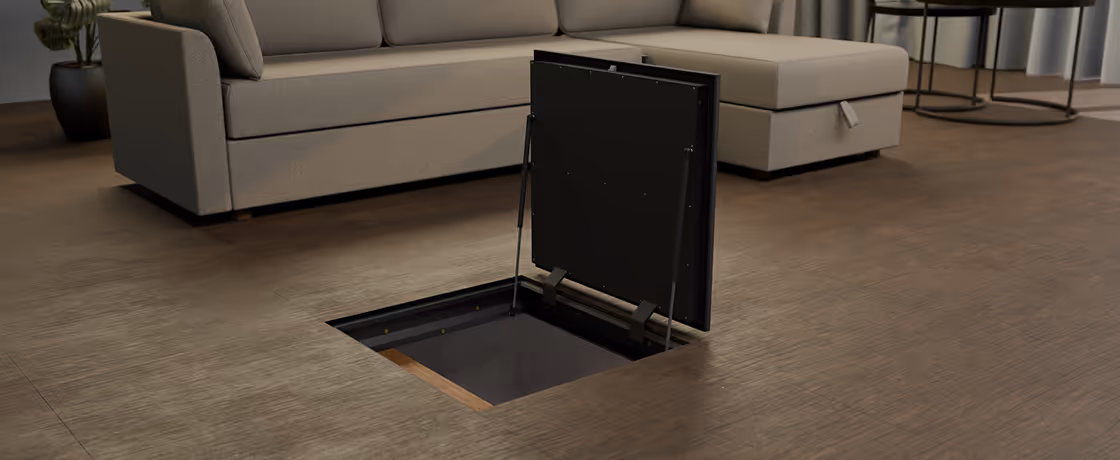

Модель “Комфорт 01 ”
навантаження на кришку >500 кг.
автоматичне відкриття амортизаторами
гіпсоволокнистий лист вологостійкий
герметичність та утеплення
антикорозійне порошкове покриття
надійна металева конструкція
100% невидимка (шов 1 мм.)
Розмір та ціна

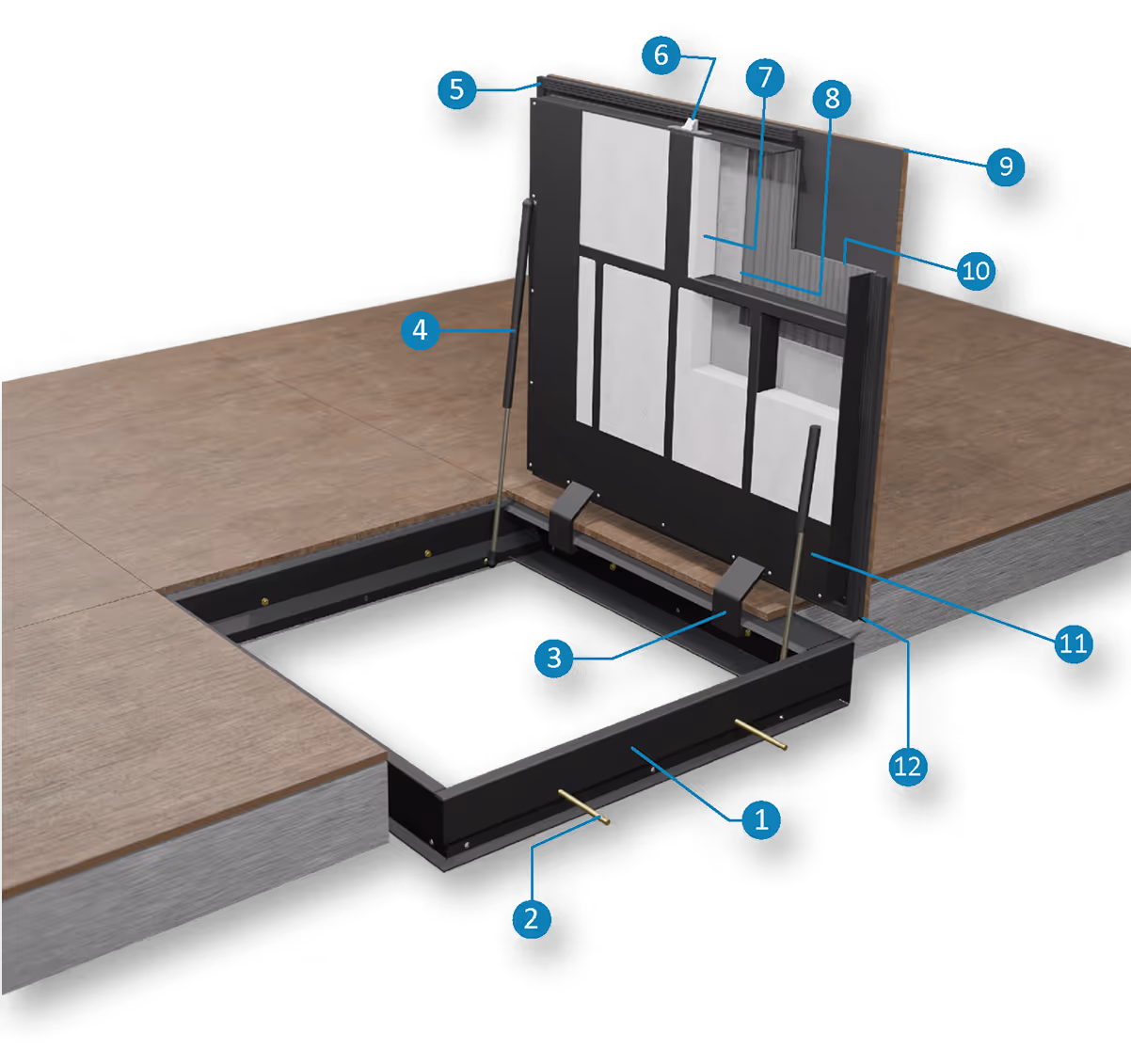

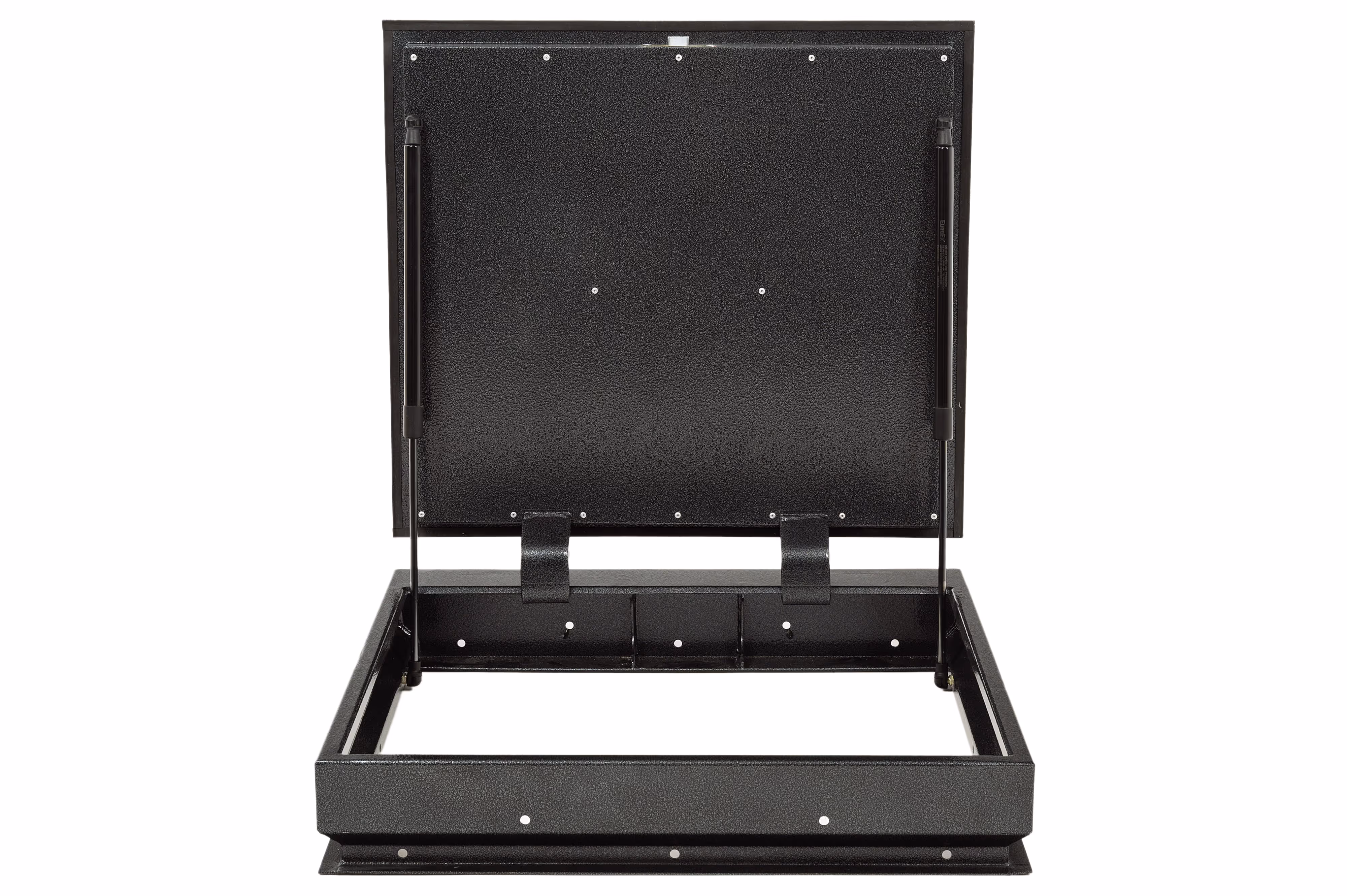

  1. посилена рама люка h-100 мм.
  2. анкер 8х100
  3. приховані петлі

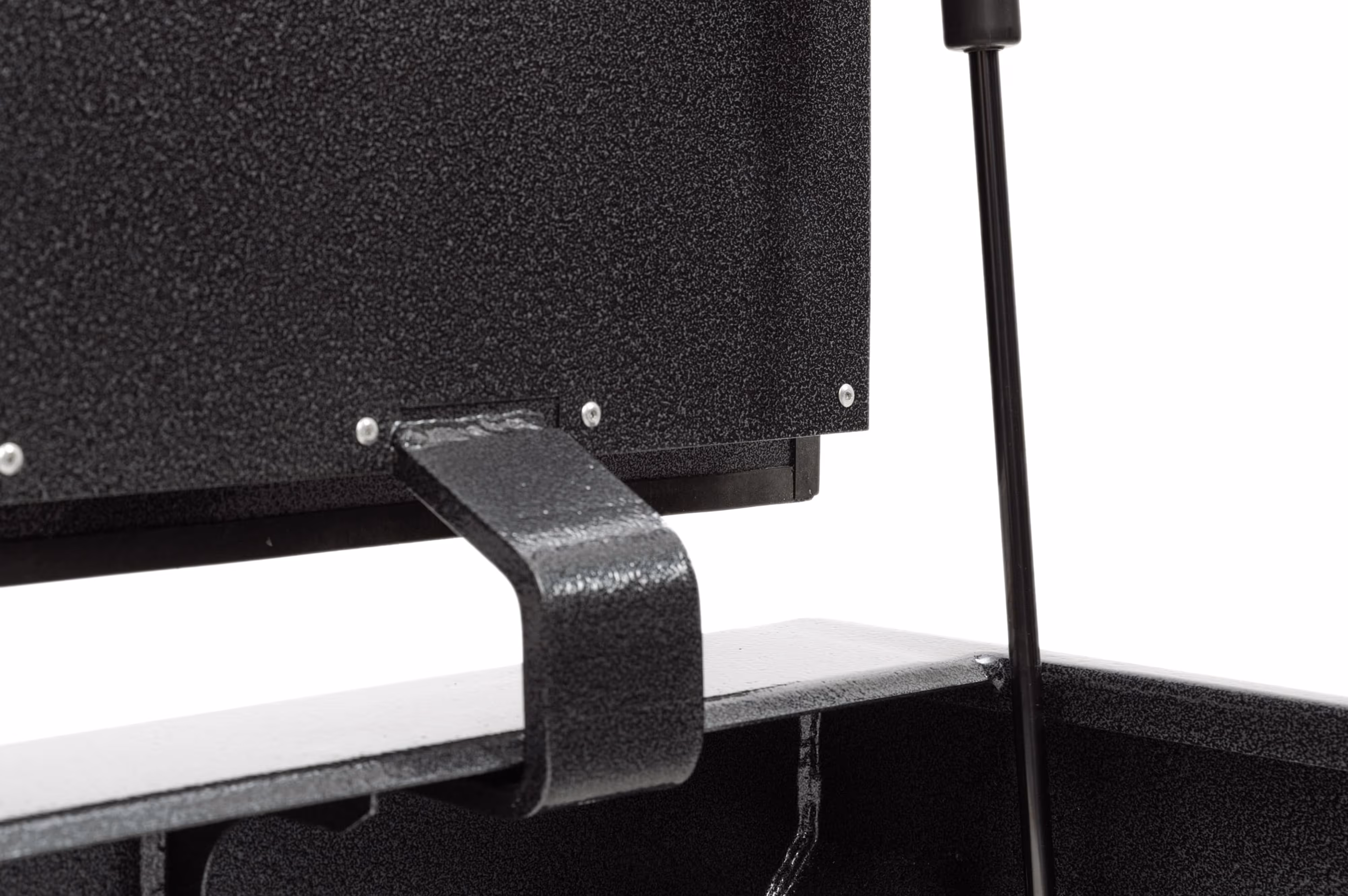

  4. газові амортизатори
  5. резиновий ущільнювач

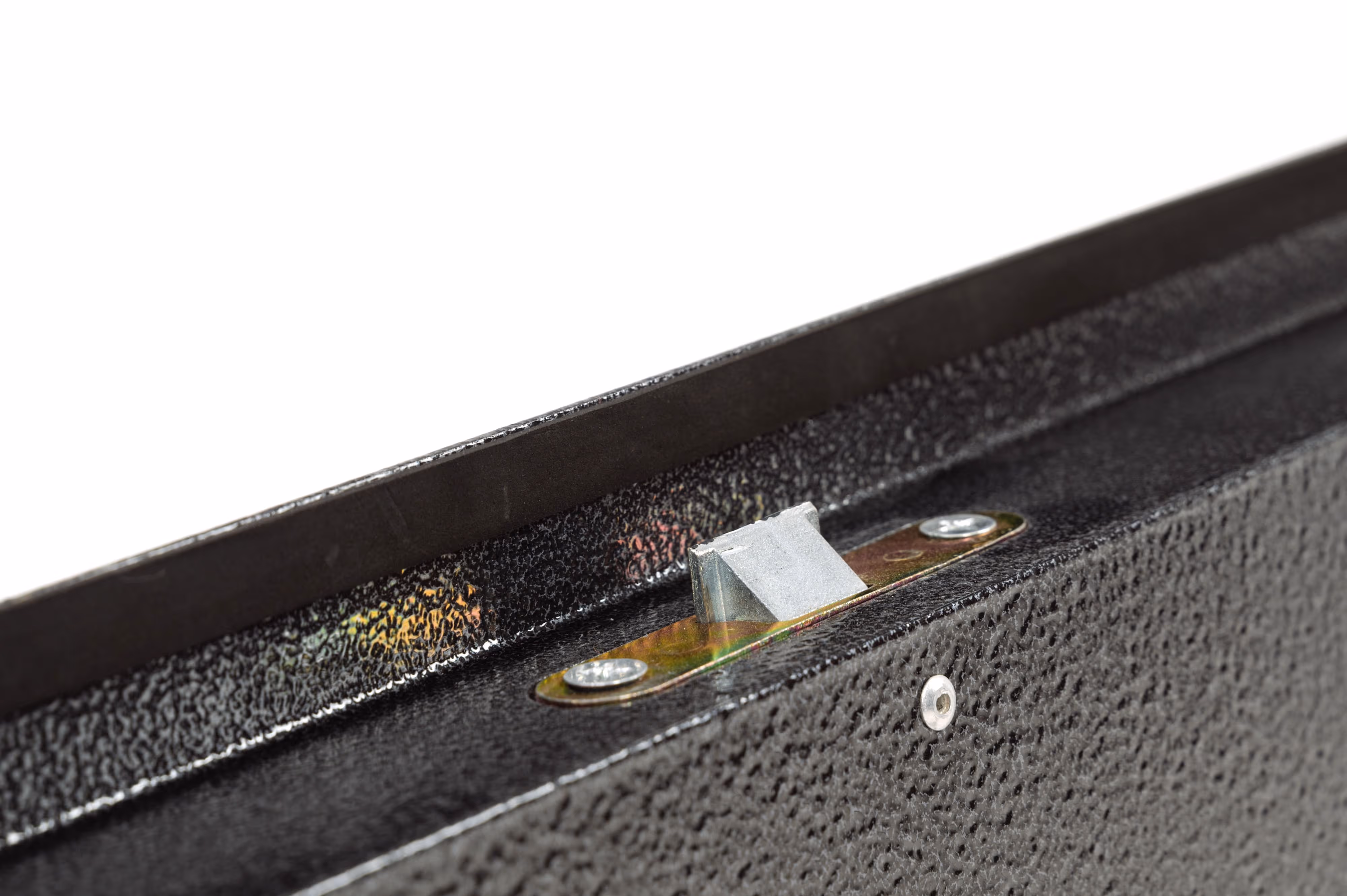

  6. замок-защіпка

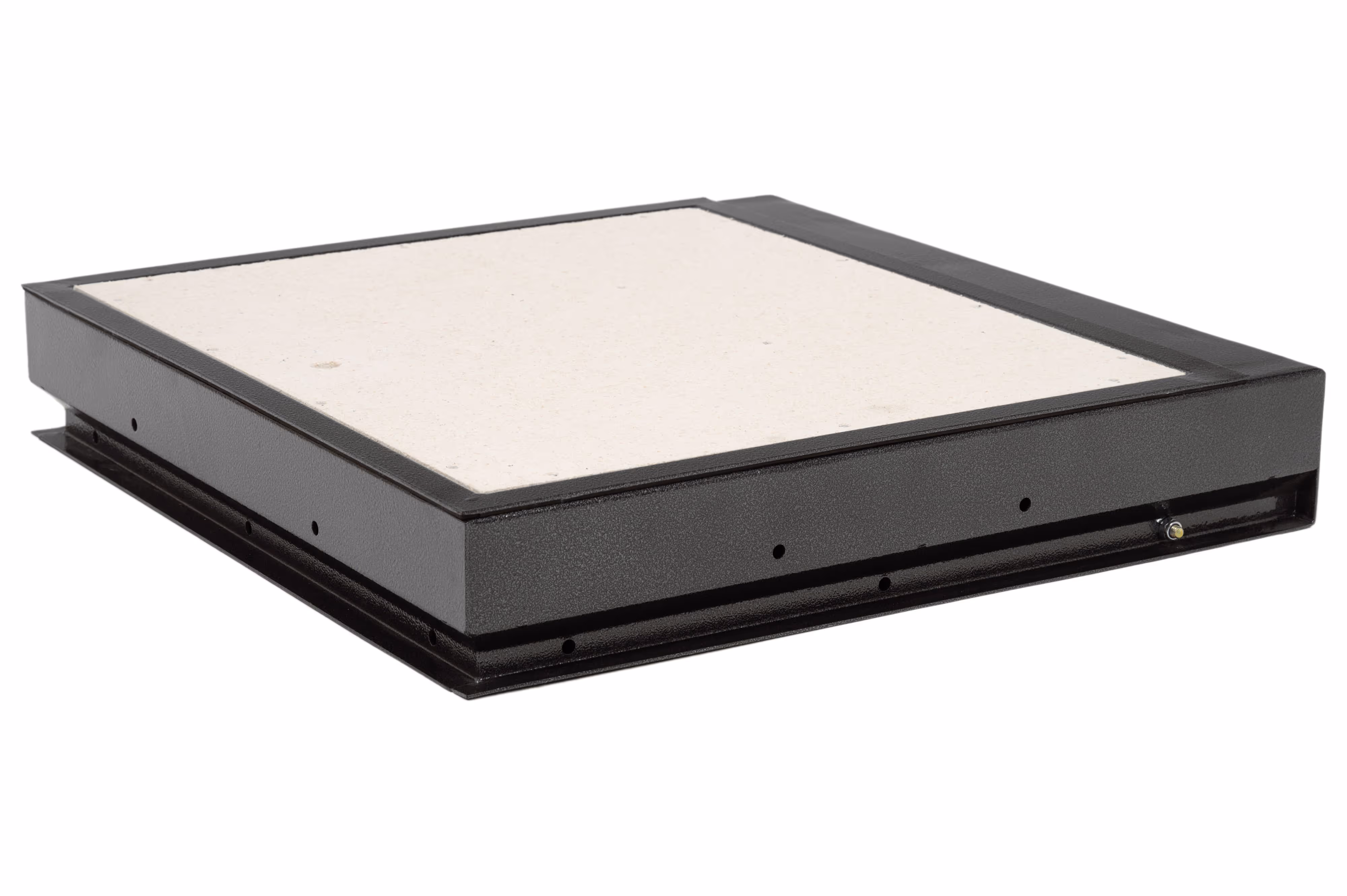

  7. пінопласт 30 мм.
  8. ГВЛВ - 10 мм.
  9. плитка (max. 15 мм.)
  10. плиточний клей
  11. лист металу
  12. заріз плитки 60⁰
Як вибрати
Як встановити
Таблиця розмірів

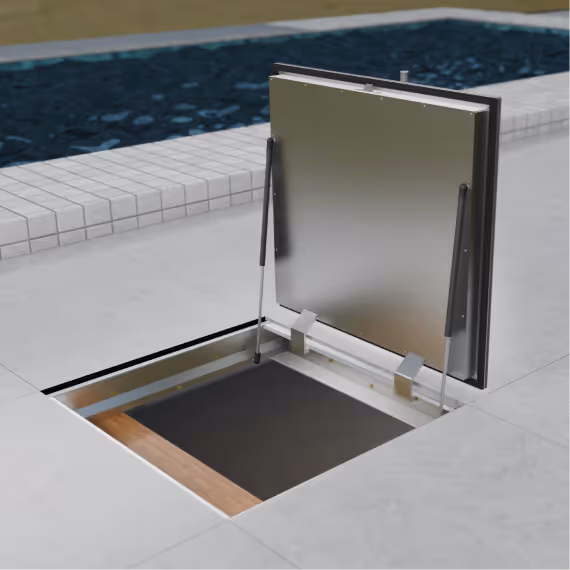

“Комфорт 02 ”
аналог Комфорт 01 виготовлений з нержавійки
“Комфорт 03 ”

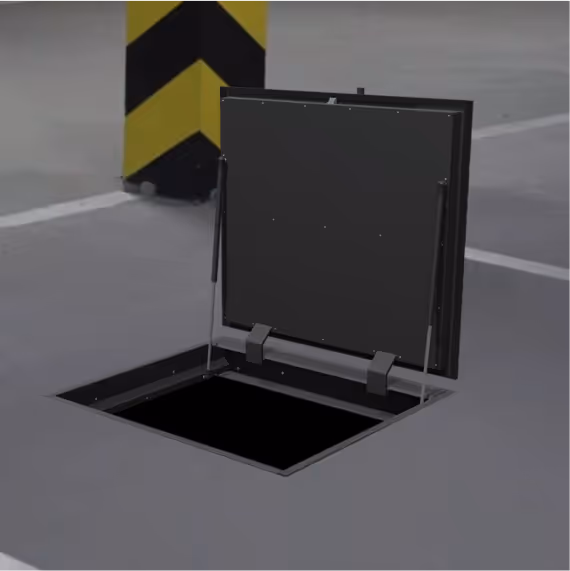

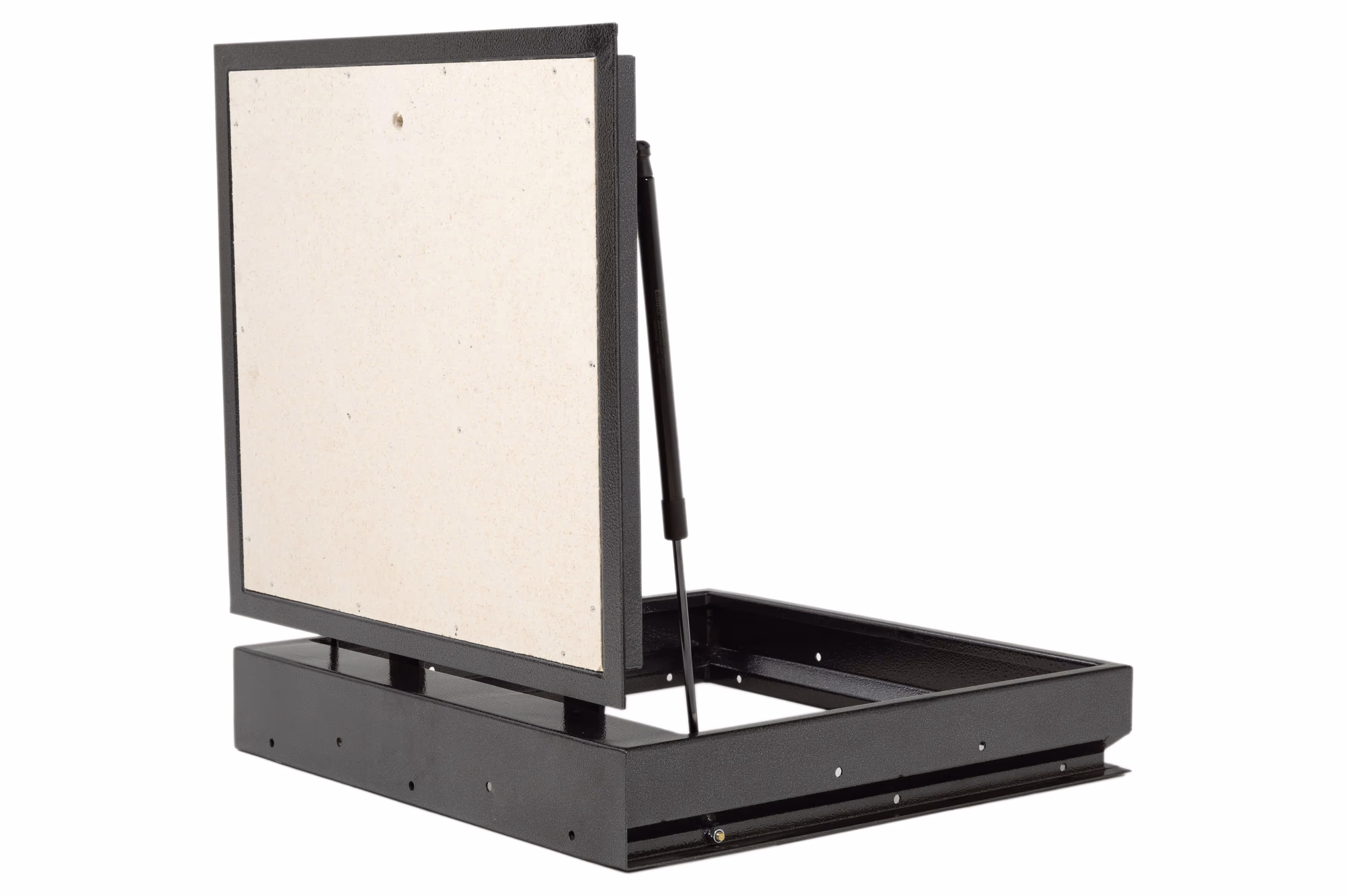

люк в підлогу з листовим металом на кришці
“Комфорт 04 ”

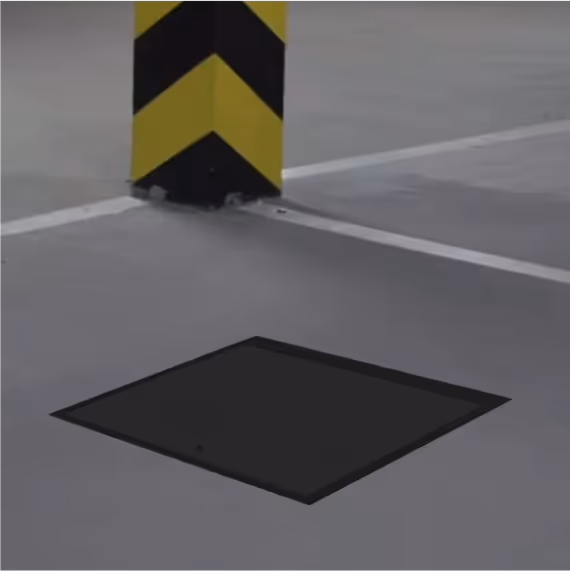

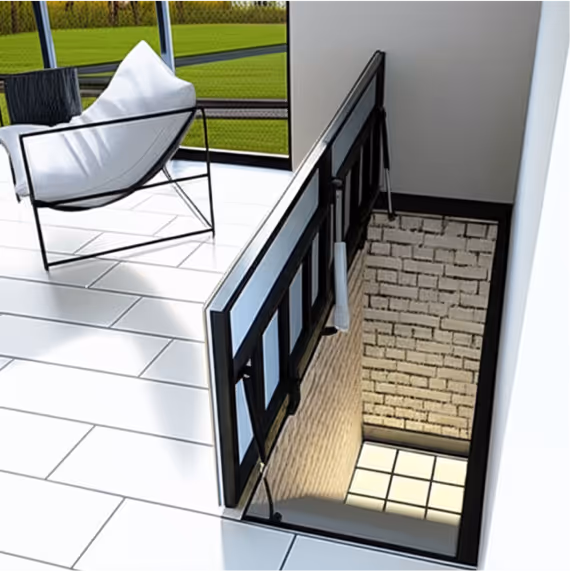

люк-невидимка в підлогу під плитку на електропідйомнику
Як вибрати:

Люк прихованого монтажу моделі "Комфорт" використовується в приміщенні для ревізії в підлозі та для доступу в підвал.

Як вибрати розмір люка в підлогу?:
  1. Виміряти необхідний розмір отвору для ревізії або для зручного доступу в підвал.
  2. Виміряти розмір плитки  яка клеїться на підлогу.
  3. Порівняти потрібний розмір отвору та плитки (враховуючи розкладку плитки)
  4. Підібрати розмір люка, беручи до уваги розмір плитки (плиток) та отвору!
Примітка:

Розмір люка це розмір його зовнішньої рами. Кришка люка менша за розмір рами (див.таблицю).

Увага!

Якщо у Вас інший облицювальний матеріал, отвір нестандартного розміру, або Вам потрібне індивідуальне рішення - зверніться до менеджера за консультацією.

+38 (097) 107 11 07
Інструкція зі встановлення:
1
Призначення і місце застосування

Підлоговий люк прихованого монтажу призначений для експлуатації всередині приміщення, з метою забезпечення доступу до технічної комунікації та міжповерхневого переміщення в житлових та промислових будівлях.

2
Технічні характеристики

• Виріб виготовлений зі сталі за допомогою високотехнологічного обладнання, що гарантує точність та надійність конструкції.
• Поверхня покрита порошковою фарбою, яка забезпечує підвищену стійкість до корозії.
• Кришка люка утеплена 30-мм шаром пінопласту та укомплектована вологостійкою гіпсоволокнистою плитою (ГВЛВ).
• По периметру кришки встановлено гумовий ущільнювач для забезпечення герметичності отвору.
• Для зручності користування люк обладнано газовими амортизаторами та замком-защіпкою.

3
Технологія монтажу

3.1. Попередньо підготувати отвір відповідно до зовнішнього розміру люка.

3.2. Встановити закритий люк в отвір вирівнявши поверхню кришки з площиною підлоги.

3.3. Відкрити кришку люка, через монтажні отвори рами, діаметром 8 мм. закріпити люк до перекриття, використовуючи анкер або дюбель.

3.4. Погрунтувати підлогу та поверхню люка. Нанести плиточний клей (металеву частину люка - клей-герметик). Наклеїти плитку з урахуванням зарізання під внутрішнім кутом 60⁰ зі сторони завісів на кришці люка. Товщина плитки з клеєм не повинна  перевищувати 15 мм.

Примітка*

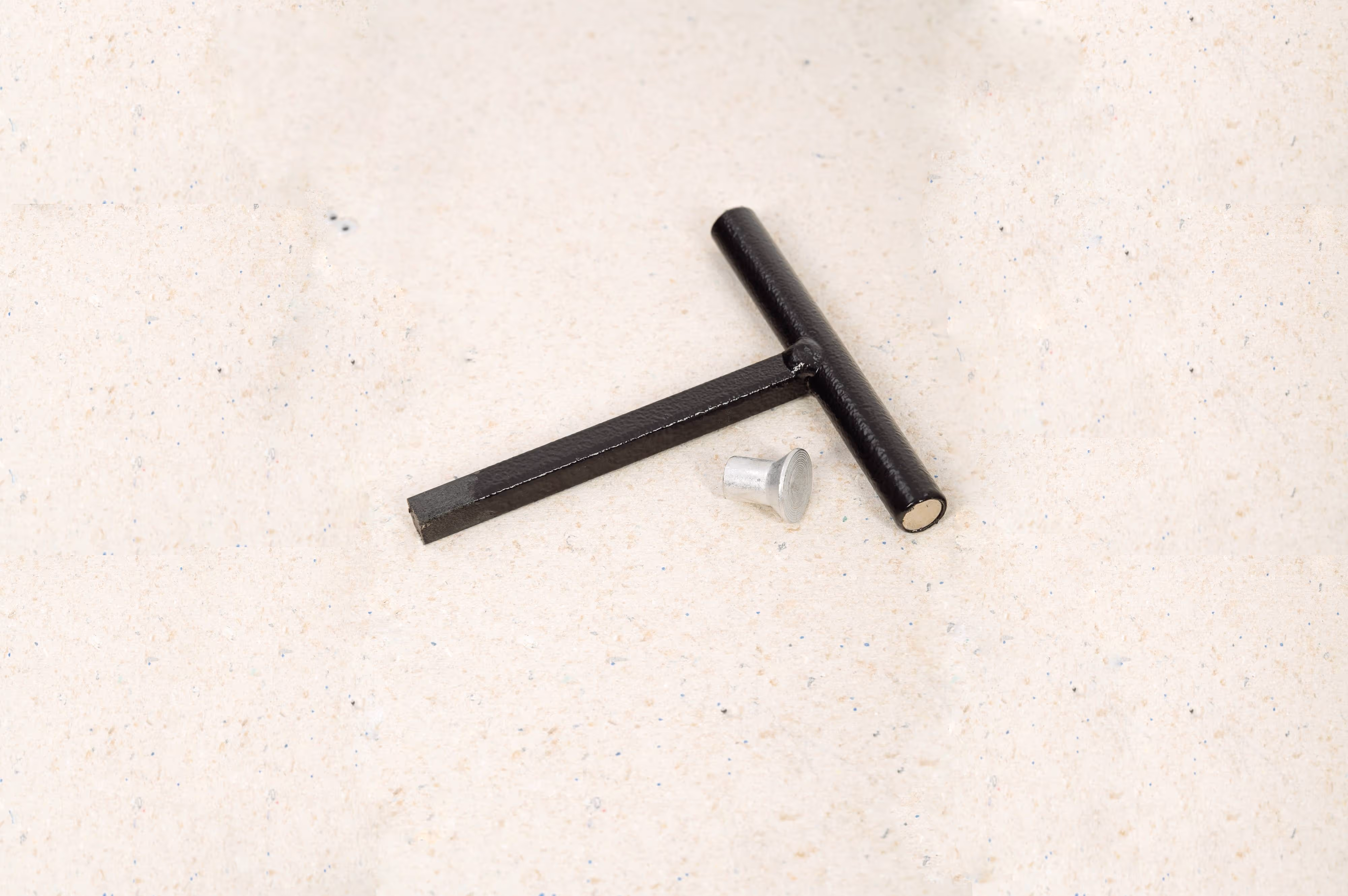

З метою уникнення поломки замка люка, рекомендується при закритті повернути ручку/ключ для втягування "язичка" замка. Забороняється ходити по кришці люка до моменту облицювання плиткою!Періодично рекомендується змащування технічним маслом рухомих (шарнірних) частин виробу.

3.5. Після висихання клею, просвердлити отвір в плитці у місці розміщення замка діаметром 12 мм. та сформувати фаску під кутом 60⁰ для заглушки.

Таблиця розмірів та параметрів стандартних підлогових люків
Розмір люка
(ШхД мм.)
Розмір отвору
(ШхД мм.)
Розмір кришки (ШхД мм.)
Габарити люка (ШхДхГ мм.)

600x600

560x500

600x540

600x600х105

700x600

660x500

700x540

700x600х105

800x600

760x500

800x540

800x600х105

700x700

660x600

700x640

700x700х105

800x700

760x600

800x640

800x700х105

800x800

760x700

800x740

800x800х105

900x700

860x600

900x640

900x700х105

900х900

860x800

800x840

900x900х105

1000х700

960x600

1000x640

1000x700х105

1000х800

960x700

1000x740

1000x800х105

Вартість люків моделі “Комфорт 01 ”
Розмір люка
(ШхВ мм.)
Ціна (грн)

600х600

11900

700х600

12200

700х700

12500

800х600

12550

800х700

12750

800х800

13050

900х700

13100

900х900

13700

1000х700

13650

1000х800

14000
