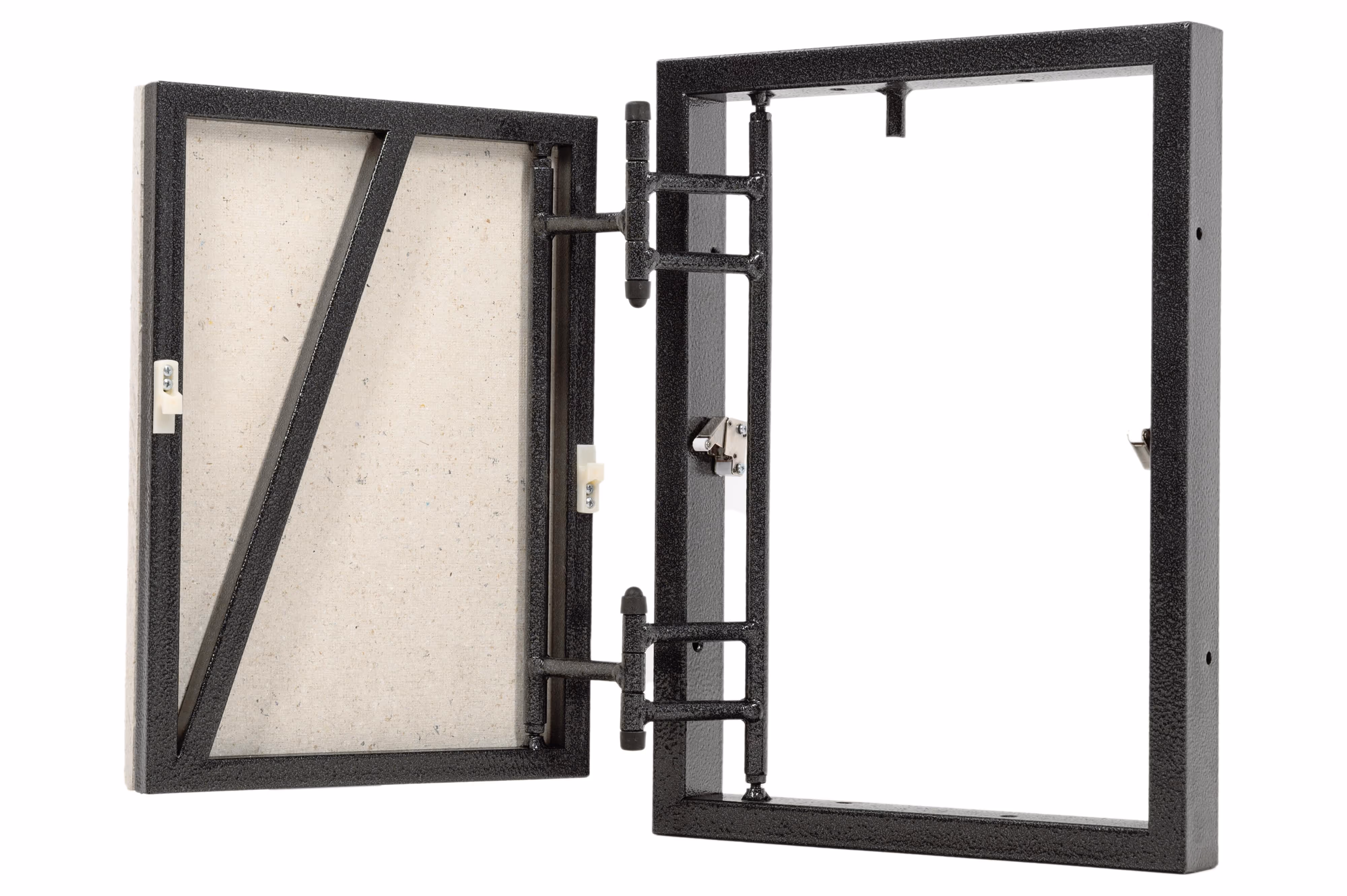

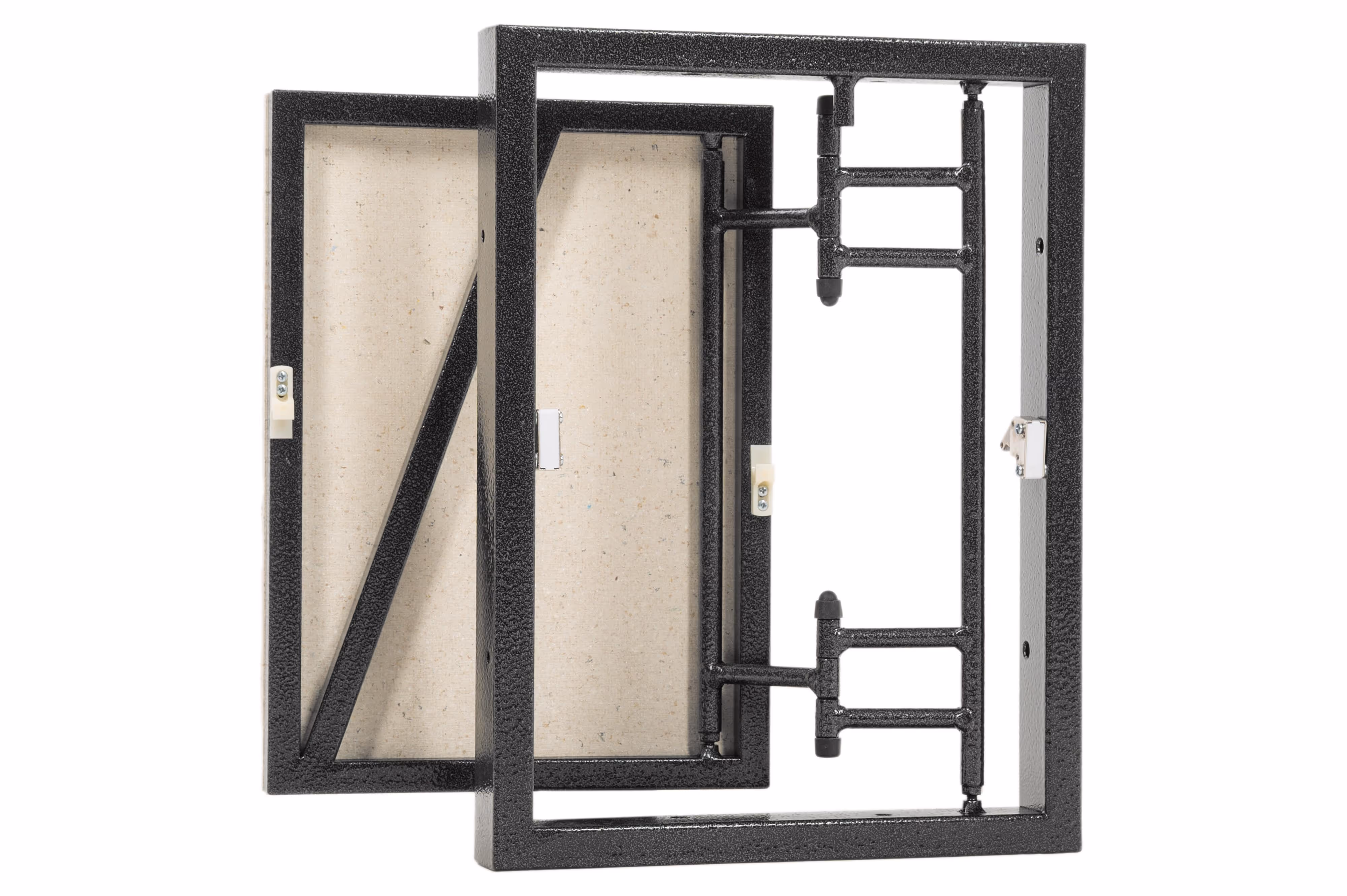

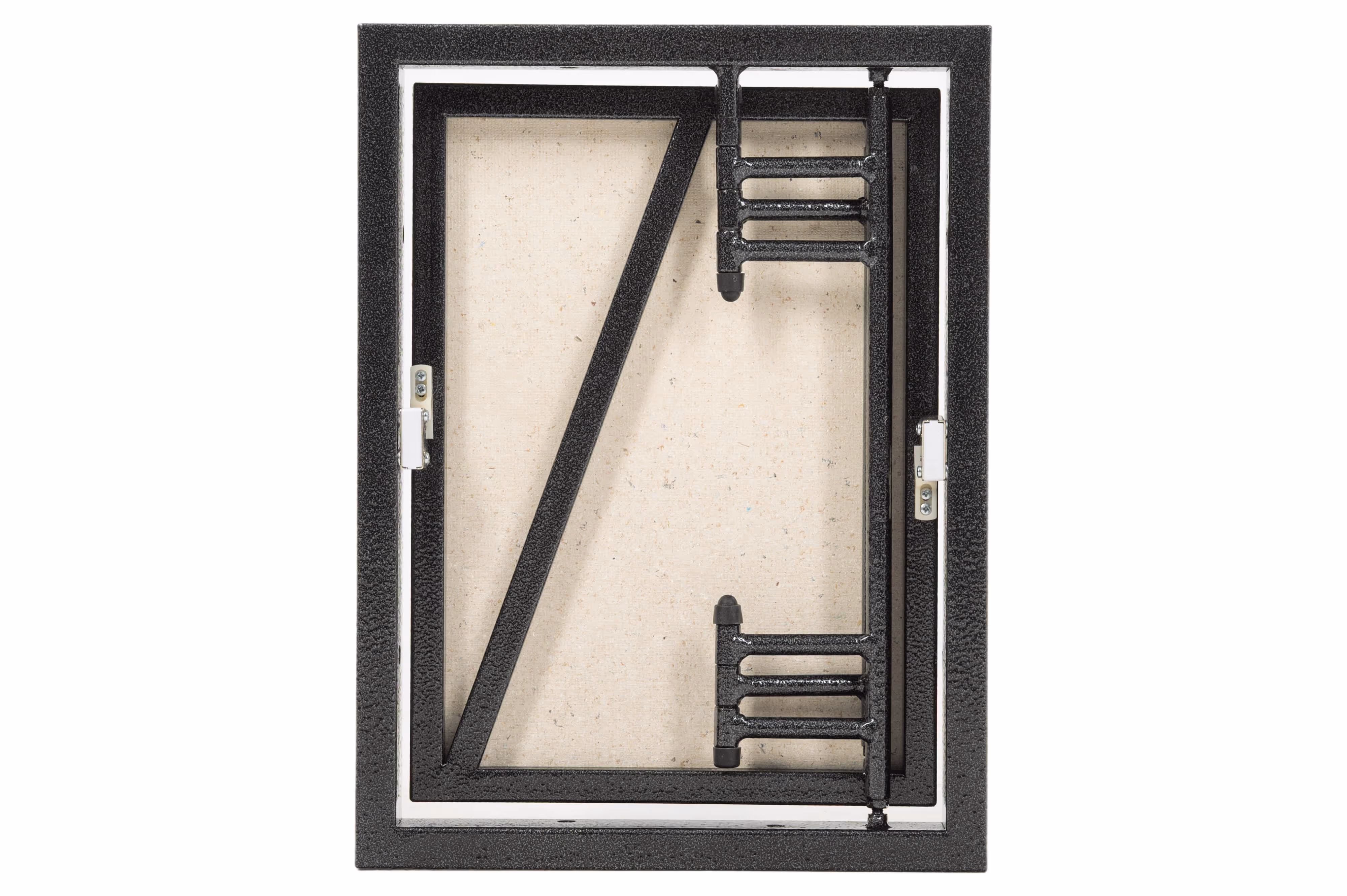

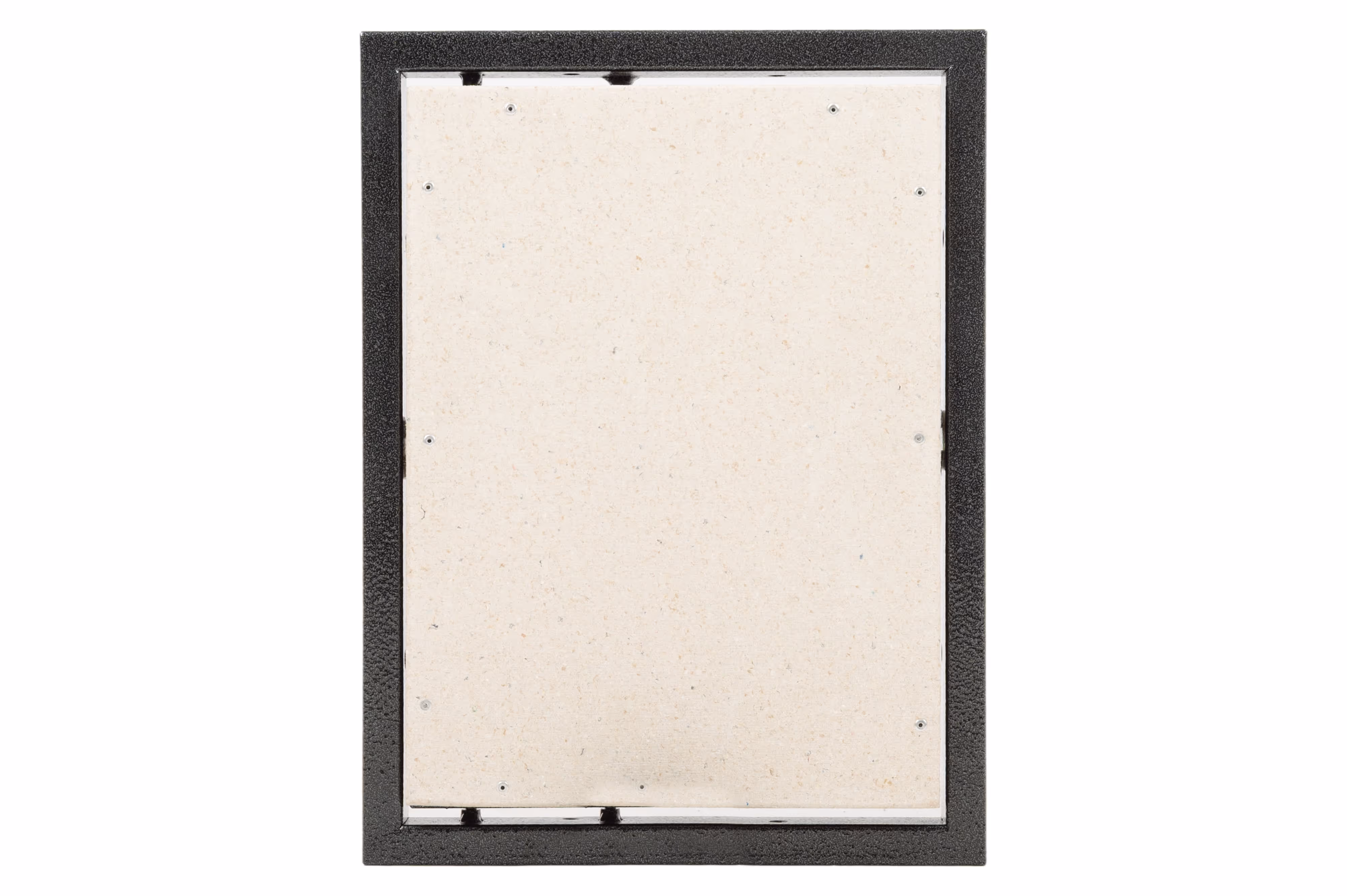

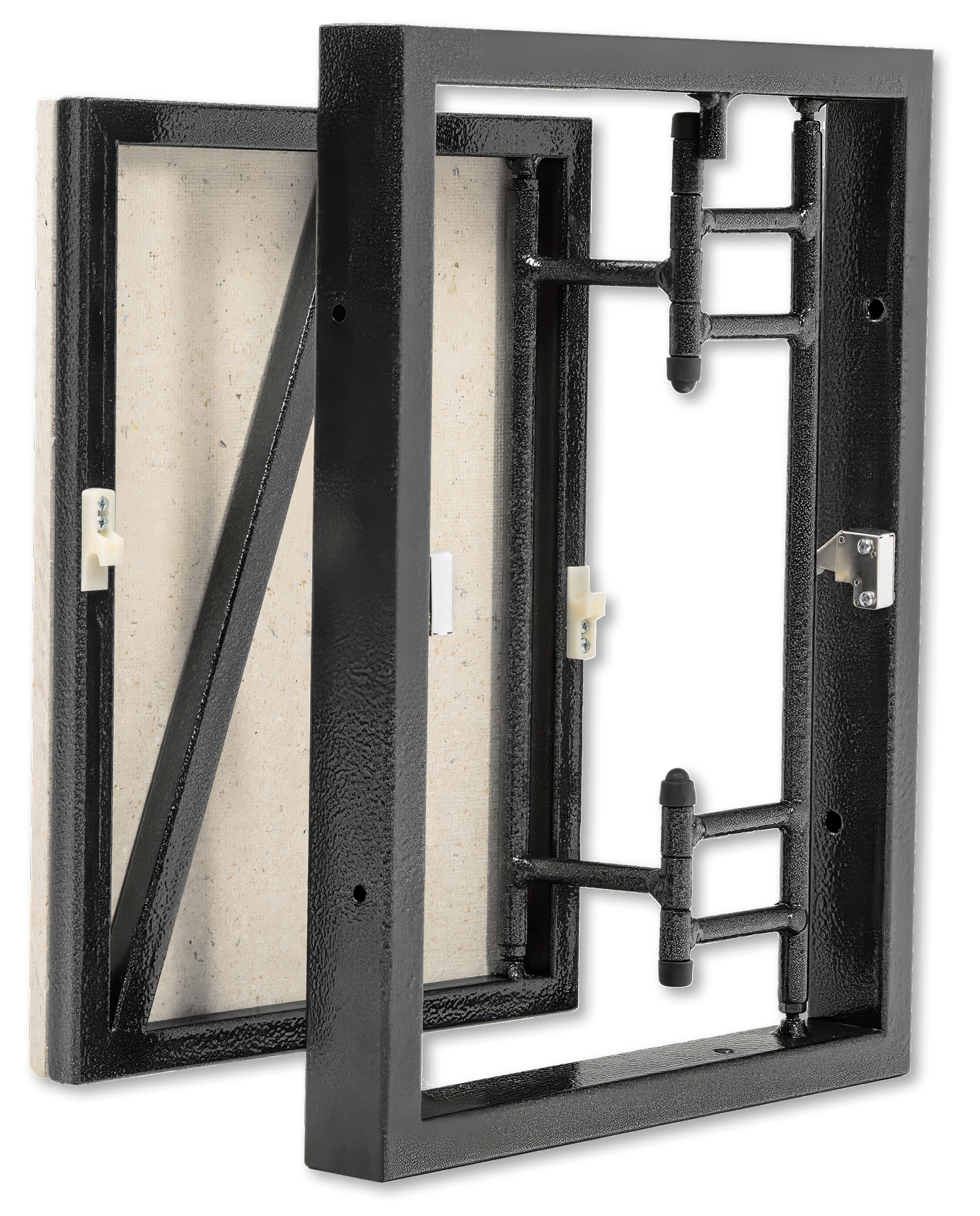

Люк прихованого монтажу

Модель “Ревізор 01 ”
автоматичне відкриття/натискні замки
антикорозійне порошкове покриття
3D регулювання дверцят
гіпсоволокнистий лист вологостійкий
міцна/стальна конструкція
100% невидимка
Розмір та ціна

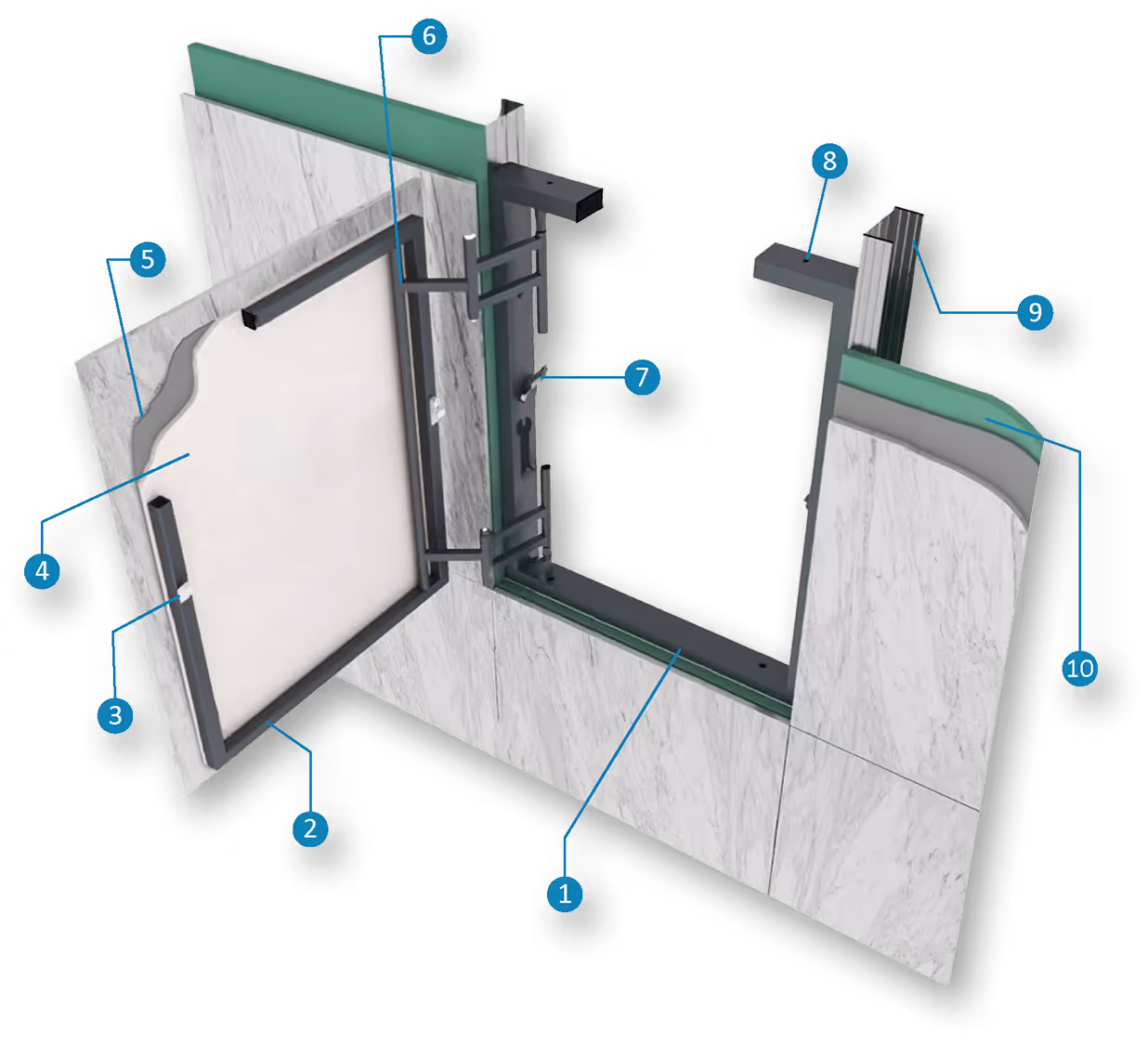

  1. рама труба 40х20 мм.
  2. дверка труба 16х16 мм.

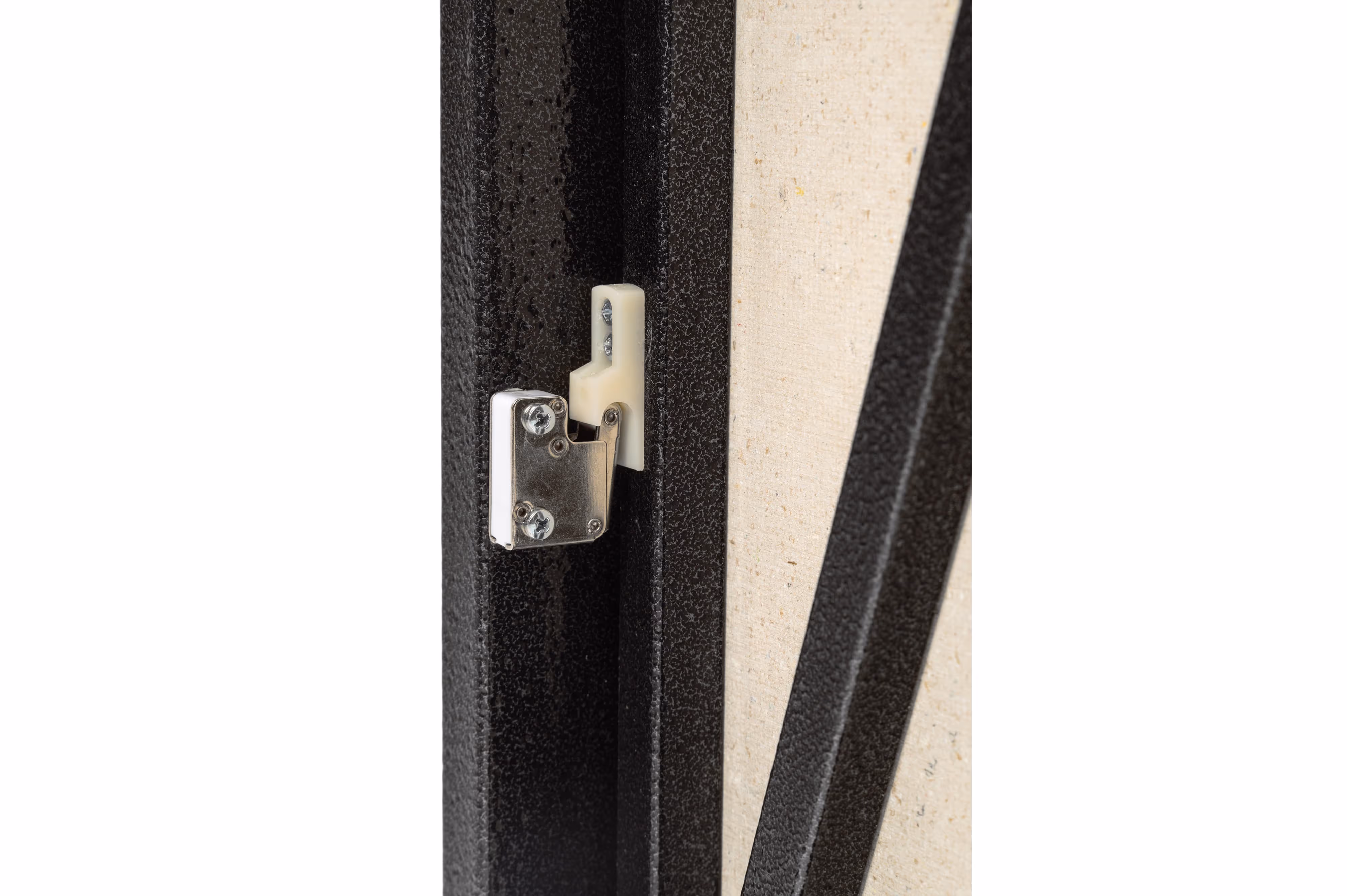

  3. фіксатор замка
  4. ГВЛВ 10 мм.
  5. плитка+клей (max. 15 мм.)

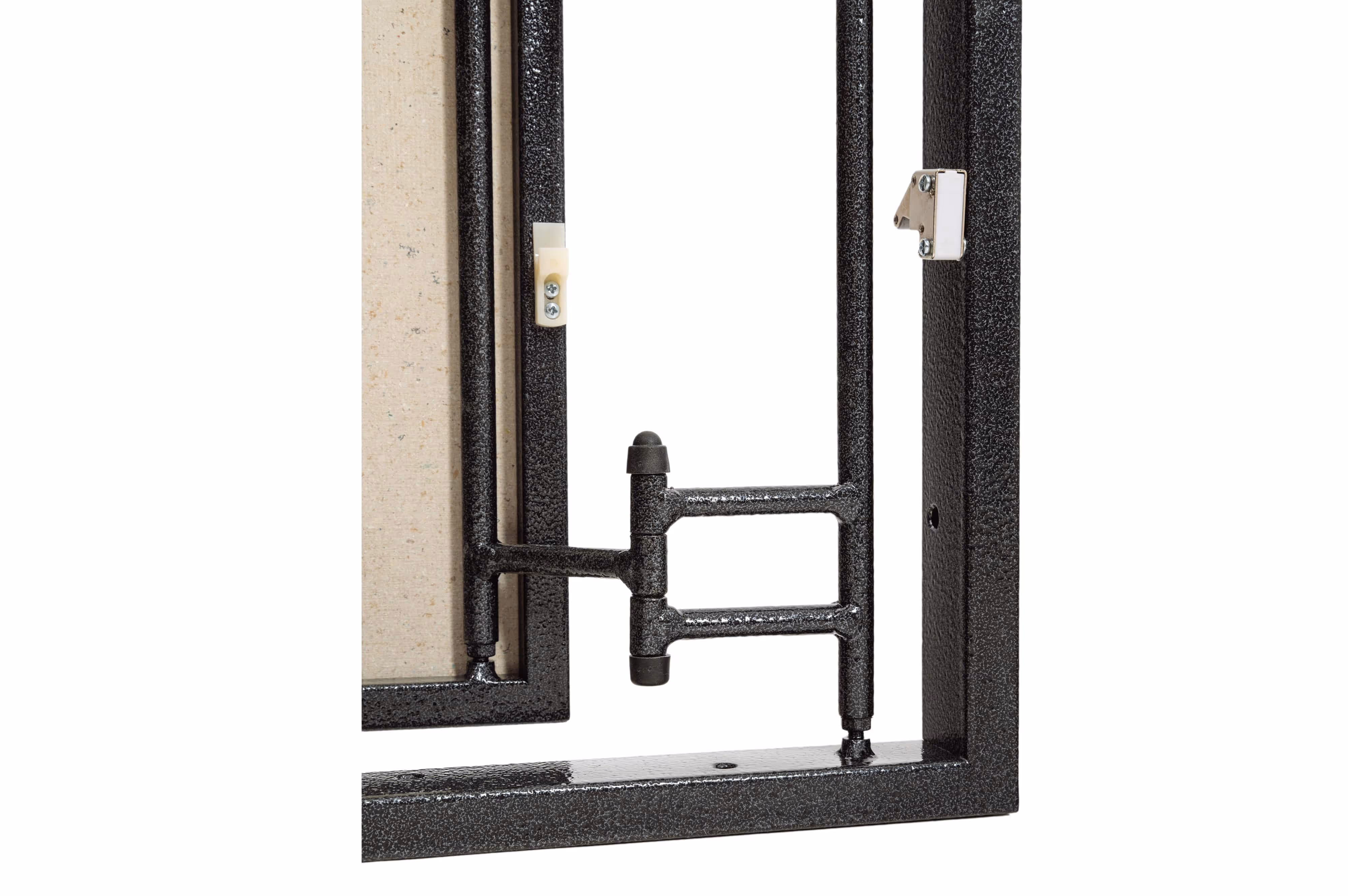

  6. завіси з регулюванням
  7. натискний замок
  8. кріпильний отвір 6 мм.
  9. профіль cd 60
  10. ГКЛВ 12.5 мм.
Як вибрати
Як встановити
Таблиця розмірів
“Ревізор 02 ”
двухдверний люк для широких отворів
“Ревізор 03 ”
посилений люк для великих отворів та важкої плитки
Як вибрати:

Люк прихованого монтажу моделі "Ревізор" використовується в приміщенні для доступу до ревізії та облицьовується керамічною плиткою.

Як підібрати розмір люка під плитку?:
  1. Виміряти необхідний розмір отвору для повноцінного доступу до ревізії.
  2. Виміряти розмір плитки, яка клеїться на стіну.
  3. Порівняти потрібний розмір отвору та розмір плитки (враховуючи розкладку плитки)
  4. Підібрати розмір люка, беручи до уваги розмір плитки (плиток) та отвору!
Примітка:

Розмір люка - це розмір його зовнішньої рами (див. таблицю). Розмір плитки (плиток) повинен відповідати розміру люка +- 50мм.

Увага!

Якщо у Вас отвір ширший за 600мм., та вищий за 1200мм., або вам потрібне індивідуальне рішення  - зверніться до менеджера за  консультацією.

+38 (097) 107 11 07
Інструкція зі встановлення:
1
Призначення і місце застосування

Ревізійний сантехнічний прихований люк призначений для експлуатації у середині приміщень, з метою забезпечення можливості доступу до технічних  комунікацій в житлових і промислових будівлях.

2
Технічні характеристики

Виріб виготовляється з міцної конструкційної сталі високої якості. Зварні шви виконані за міжнародним стандартом. Виріб покривається порошковою фарбою, що забезпечує високу антикорозійну стійкість. На дверцята люка прикріплена ГВЛВ плита. Виріб комплектується високоякісною фурнітурою та метизами.

3
Технологія монтажу

3.1. Монтаж люка в стіни з цегли, бетону, пінобетону. Встановити ревізійний люк в підготовлений отвір так, щоб плита дверцят збігалася з площиною стіни. Закріпити люк в стіні через отвори в бічній поверхні рами  за допомогою саморізів або дюбелів. Обробити щілину між люком і отвором монтажною піною.

3.3. Облицювати кахельною плиткою поверхні стіни і дверки люка. Увага! Наклеєна на люк плитка повинна виступати за габарити дверної панелі від 5 до 60 мм.  Для уникнення мимовільного відкривання дверцят (натискні люки) при облицюванні плиткою, рекомендується розклинити дверцята і раму на момент робіт.

Примітка*

Регулювання завіс виконується з допомогою гайкового ключа 10/13, методом оберту ковпачкової гайки або гвинта (залежно від моделі) і підняття або опускання дверки люка! Після регулювання - затягнути гайки, враховуючи вільне обертання завісів.

3.4. Після повного висихання  клею для плитки, видалити зі швів хрестики і залишки клею, акуратно відкрити дверцята. Затерти шви між плиткою (шов по периметру дверки люка заробити силіконом, після висихання прорізати лезом під кутом 45*).

Примітка*

Для гарної якості склеювання потрібно прогрунтувати плиту дверцят люка. Рекомендуємо використовувати якісний монтажний клей типу «рідкі цвяхи» або звичайний клей для плитки.

3.2. Монтаж ревізійного люка в перегородки з листових матеріалів (гіпсокартон, гіпсоволокно, і т.п.) Змонтувати каркас з профілю з урахуванням розташування сантехнічної арматури (та ін. комунікацій). Встановити ревізійний люк в підготовлений отвір, плита дверцят люка повинна збігатися  з площиною плити на стіні. Закріпіть  до несучого каркаса саморізами через отвори в бічній поверхні рами.

Таблиця розмірів та параметрів стандартних натискних люків
Розміри люка (рама) (ШхВ мм.)
Розміри дверки
(ШхВ мм.)
Навантаження на дверку (кг.)
Вага зібраного люка (кг.)

200x300

152x245

9

2.1

200x400

152x345

11

2.3

200x500

152x445

12

2.7

300x200

252x145

9

2.1

300x300

252x245

13

2.5

300x400

252x345

14

3.2

300x500

252x345

16

3.9

300x600

252x545

18

4.6

400x300

352x245

14

3.2

400x400

352x345

16

3.6

400x500

352x445

18

4.3

400x600

352x545

20

5.0

400x900

352x845

27

10.0

500x300

452x245

16

3.9

500x400

452x345

18

4.3

500x500

452x445

20

6.5

500x600

452x545

23

7.7

500x800

452x745

27

10.0

600x300

552x245

18

4.6

600x400

552x345

20

5.0

600x500

552x445

24

8.8

600x600

552x545

30

12.7

600x1200

552x1145

42

20

Вартість стандартних натискних люків
Розмір люка
(ШхВ мм.)
Ціна (грн)

200х300

2165

200х400

2300

250х300

2225

300х200

2165

300х300

2285

300х400

2407

300х500

2515

300х600

2615

Розмір люка
(ШхВ мм.)
Ціна (грн)

400х200

2300

400х300

2407

400х400

2485

400х500

2650

400х600

2887

500х300

2515

500х400

2650

500х500

2940

Розмір люка
(ШхВ мм.)

Ціна (грн)

500х600

3020

600х300

2700

600х400

2887

600х500

3135

600х600

3210

600х1200

5457
